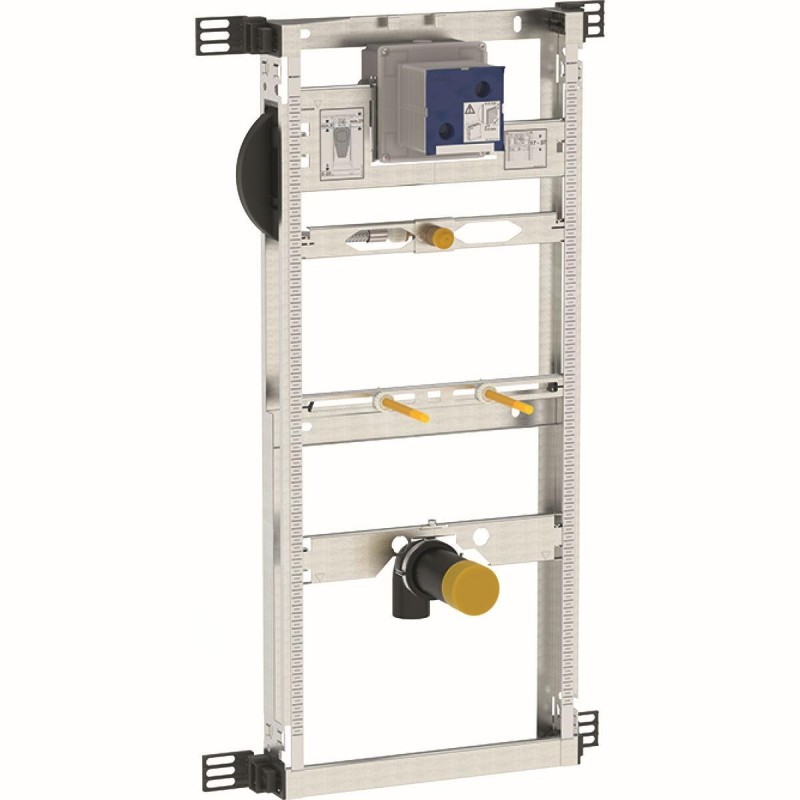

Elément de montage Kombifix pour urinoir, hauteur de construction 109-127 cm, universel, pour douchette

Utilisation

• Pour cloison en dur
• Pour l'installation de cloisons partiellement hautes ou de grande hauteur dans la pièce.
• Pour le montage d’urinoirs
• Pour urinoirs Geberit Preda
• Pour urinoirs Geberit Selva
• Pour urinoirs Geberit Tamina
• Pour le montage des commandes d’urinoirs Geberit (à partir de l’année de fabrication 2009)

Caractéristiques

• Cadre de montage galvanisé
• Cadre de montage avec quatre équerres de montage
• Profondeur de montage réglable, 8 à 12,5 cm
• Profondeur de montage sans équerre de montage 7,5 cm
• Boîtier de réservation pour trappe de visite, protège de l'humidité et de la poussière
• Hauteur de l’élément adaptable à l’urinoir, 109 - 127 cm
• Dimensions de raccordement pour urinoir Geberit Preda
• Boîte de chasse universelle pour commander la chasse d'eau des urinoirs Geberit Collier de raccordement électrique pour l'alimentation électrique dans la boîte de chasse.
• Arrivée d’eau à droite sur le boîtier à encastrer
• Arrivée d’eau compatible avec MasterFix et MeplaFix
• Vanne d’arrêt préinstallée avec régulation
• Avec fourreau intégré pour le rinçage de la conduite
• Boîtier de réservation pour trappe de visite 10,5 x 10,5 cm à recouper sans outil
• Tuyau d'alimentation pliable
• Tuyau d'alimentation avec ligne pour éviter l'eau stagnante
• Fixation pour arrivée Rp 1/2" réglable en hauteur et sur le côté
• Fixation du coude de raccordement réglable en hauteur et avec isolation phonique
• Fixation d’urinoirs M8, réglable en hauteur et en largeur
• Traverses avec repérage central, réglage sans outils
• Indication des dimensions de raccordement pour urinoirs Geberit Preda et Selva
• Possibilité de fixation supplémentaire pour urinoir avec accessoires

Données techniques

• pression du débit 100-800 kPa
• Pression maximale de l'eau d'essai 1600 kPa
• Pression d'essai maximale de l'air / du gaz inerte 300 kPa
• température maximale de l’eau 30 °C
• débit pour une pression de 1 bar sans limiteur de débit 0,3 l/s
• Débit pour une pression de 1 bar avec limiteur de débit 0,24 l/s

Contenu de la livraison

• boîtier de réservation R 1/2" pour trappe de service
• Kit de raccordement pour urinoir, avec bouchon anti-odeur pour urinoir.
• Coude de raccordement en PE-HD, ø 50/63 mm
• Joint d’étanchéité ø 57 / 50 mm
• 2 bouchons de protection
• 2 tiges filetées M8
• Matériau de fixation
