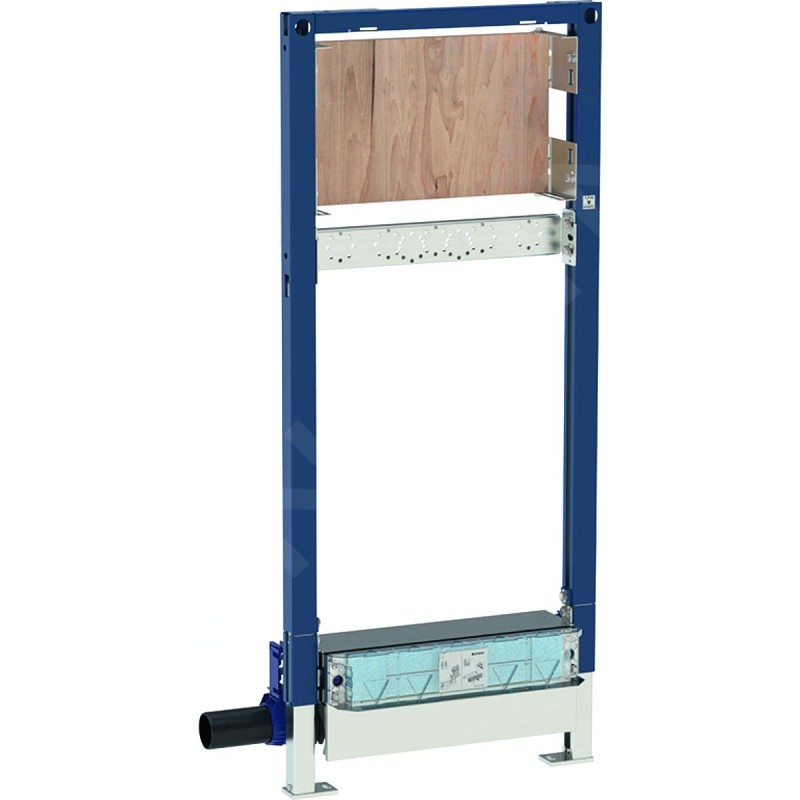

Bâti-support Geberit Duofix pour douche, hauteur de construction 130 cm

• avec évacuation murale
• robinetterie murale à encastrer
• pour une hauteur de chape au niveau de l’arrivée d’eau 90 -200 mm

Utilisation

• Pour salle de bains particulières
• Pour un montage sur cloisons sèches
• Pour robinetterie apparente ou à encastrer
• Pour robinetterie murale à encastrer
• Pour étanchéités combinées
• Pour montage dans parois en applique à hauteur de local totale ou partielle
• Pour montage sur parois d’installation à hauteur du local
• Pour le montage dans des systèmes de parois Geberit Duofix à hauteur de local totale ou partielle
• Pour évacuation de l’eau des douches de plain-pied
• Pour hauteur de chape ≥ 90 mm au niveau de l’arrivée d’eau

Caractéristiques

• Contrôle de qualité selon EN 1253-3
• Châssis auto-portant avec finition en peinture en poudre
• Niveau d'étanchéité réglable pour un point d'injection sans tension
• Anneau d'étanchéité autocollant à revêtement en non tissé
• Non-tissé d'étanchéité intégré
• Non-tissé d'étanchéité, prémonté 10 cm sur tout le pourtour, pour raccorder aux systèmes d'étanchement
• Châssis avec trous percés ø 9 mm à fixer dans une construction en bois
• Pieds supports antidérapants
• Plaques de pieds orientables
• Profondeur des plaques de pied adaptée à un montage dans rails en U de UW 50 et dans systèmes Geberit Duofix
• Plaque de montage adaptable en hauteur et en profondeur
• Plaque de montage en bois de placage, collage résistant à l’eau
• Matériau de construction de classe B2 selon DIN 4102-1, éventuellement classe D-s2, d0 selon DIN EN 13501-3
• Émissions de formaldéhydes de classe A selon EN 1084, éventuellement de classe E1 selon EN 13936
• Hauteur de l'entrée du siphon réglable
• Épaisseur de l’habillage 10 à 40 mm
• Conçu pour un revêtement de surface d'une épaisseur de 2 à 26 mm
• Conçu pour un revêtement de surface d'une épaisseur de 2 à 35 mm
• Raccordement à l'évacuation des eaux usées sur le côté

Données techniques

• Débit d’évacuation : 0,8 l/s
• Garde d’eau: 50 mm

La livraison comprend

• Coude de raccordement en PE-HD, ø 50 mm
• Coude de raccordement Rp 1/2" / R 1/2", adapté pour MF
• Anneau d’étanchéité
• Cale d’isolation phonique
• Fourreau d’isolation phonique
• Bouchon de protection
• Plaque de protection avec tôle d’alimentation intégrée
• Matériel de fixation
