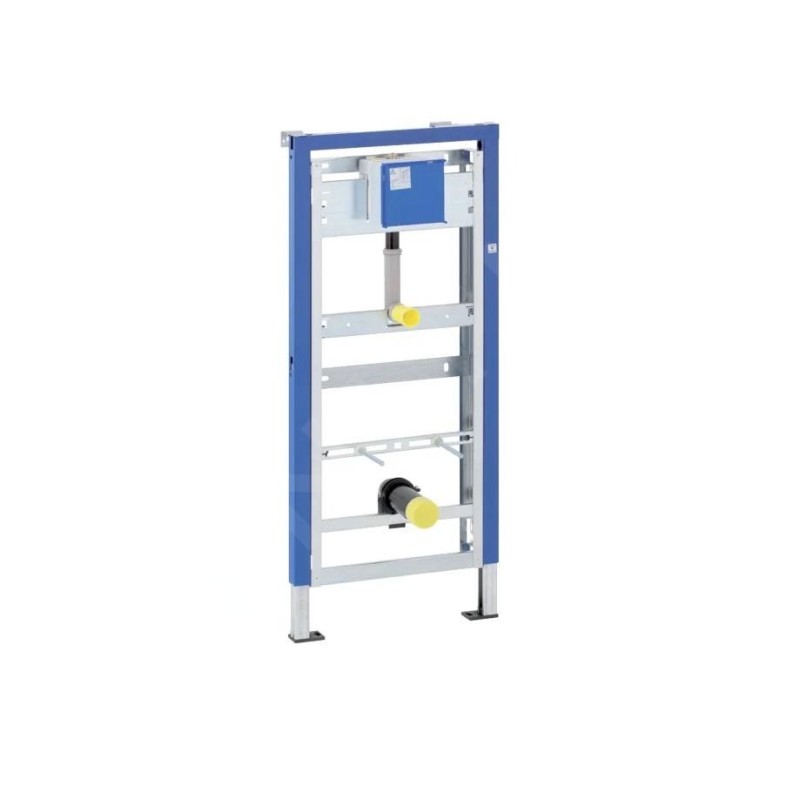

Bâti-support Geberit Duofix pour urinoir, 130 cm, universel

• pour cloisons sèches
• pour montage dans parois en applique à hauteur de local totale ou partielle
• pour le montage dans des murs d'installation aussi hauts que la hauteur de la pièce
• Pour le montage d’urinoirs
• pour le montage des commandes d’urinoirs Geberit Basic (à partir de l’année de fabrication 2013)
• pour des épaisseurs de sol de 0 à 20 cm
• Ne convient pas aux urinoirs avec tête de pulvérisation

Caractéristiques

• cadre autoportant statique, protégé contre la corrosion par un revêtement en poudre
• cadre ouvert en haut, avec des trous de 9 mm pour la fixation à une structure en bois
• cadre avec trous pour le positionnement du kit de fixation murale Geberit Duofix pour éléments d'installation avec cadre supérieur ouvert
• supports galvanisés, réglables de 0 à 20 cm
• talonnettes en matière plastique
• Profondeur de la plaques de base adaptée à un montage dans rails en U de UW 50
• boîtier à encastrer universel pour plaques de déclenchement d’urinoir Geberit
• Borne de raccordement électrique dans le boîtier à encastrer
• arrivée d'eau en haut du boîtier encastré
• alimentation en eau adaptée à MasterFix et MeplaFix
• équerre de raccordement à monter sans outil
• vanne d’arrêt préinstallée avec régulation
• avec fourreau intégré pour le rinçage de la conduite
• boîtier de réservation pour trappe de visite 13,5 x 13,5 cm avec possibilité de raccourcissement sans outils
• support pour alimentation, diamètre 32 mm réglable en hauteur
• fixation du coude de raccordement réglable en hauteur et avec isolation phonique
• fixation d’urinoirs M8, réglable en hauteur et en largeur
• possibilité de fixation supplémentaire pour urinoir avec accessoires

Paramètres techniques

• pression du débit : 100 - 800 kPa
• pression d’essai de l’eau : 1600 kPa
• pression d'essai air / gaz inerte max : 300 kPa
• température d'eau max. 30 °C
• débit pour une pression de 1 bar sans limiteur de débit : 0.3 l/s
• débit pour une pression de 1 bar avec limiteur de débit : 0.18 l/s
• matériau : acier

L’ensemble comprend :

• équerre de raccordement R 1/2"
• boîtier pour l'assemblage brut
• 2 fixations murales
• Tube de raccordement entre l’arrivée Ø 32 mm et l’urinoir, avec joint sur urinoir
• bouchon de protection
• coude de raccordement en PE-HD, Ø 63 / 50 mm
• capuchon de protection
• diamètre du joint 57 / 50 mm
• bouchon anti-odeurs pour urinoir diamètre 50 mm, avec joint d'urinoir
• Traverse pour fixation de l’habillage
• 2 tiges filetées M8
• matériel de fixation
