La gamme Duofix est l'une des principales raisons pour lesquelles les clients font confiance à Geberit pour les toilettes suspendues. Un élément de montage spécial est attribué à chaque modèle individuel, de sorte que le client est libre de placer les toilettes dans ses toilettes et peut se charger lui-même de l'installation. L'élément est si ingénieusement construit que le montage lui-même ne demande pas plus d'un ou deux jours de travail, quelle que soit la disposition de la pièce.

Ce modèle est conçu pour les toilettes suspendues dont l'extension peut atteindre 70 cm. L'épaisseur du sol peut être très faible (0-20 cm) et une cloison légère peut être utilisée pour l'intégrer dans une installation de cloisons. L'élément de montage ne convient pas au bétonnage.

L'élément comprend déjà un réservoir de chasse Sigma 8 cm bien protégé avec isolation anti-brûlure, auquel vous pouvez ajouter une plaque de déclenchement de la chasse d'eau avec 1 ou 2 options de chasse selon vos propres exigences esthétiques. Après tout, la plaque de déclenchement est le seul élément qui soit visible de l'extérieur de l'élément de montage.

Le cadre est adapté aux toilettes en céramique avec une petite surface de contact. Le module Geberit Duofix fonctionne de manière silencieuse et fiable grâce à son isolation acoustique supérieure.

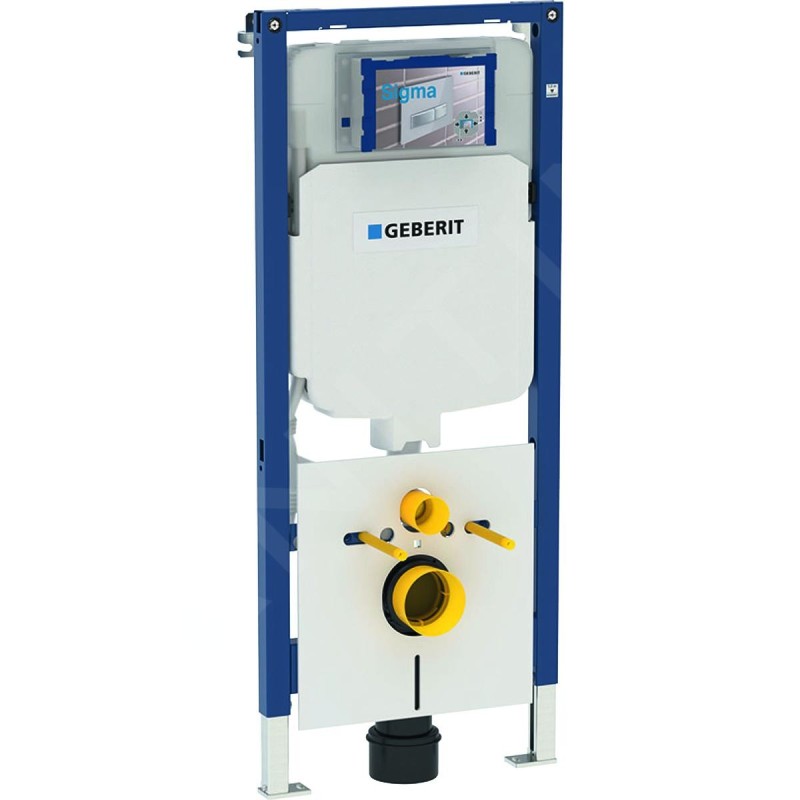

Bâti-support Duofix pour WC suspendu avec réservoir encastré Sigma 8 cm, hauteur de construction 114 cm

Utilisation

• Pour WC suspendus avec saillie jusqu’à 70 cm
• Pour chasse d’eau à un volume, deux volumes ou avec fonction Start/Stop
• Pour une hauteur de chape de 0 à 20 cm
• Pour intégration dans un système de paroi de hauteur partielle Duofix en applique d’une cloison maçonnée ou d’une cloison sèche
• Pour intégration dans un système de cloison Duofix sur toute la hauteur du local.
• Pour montage devant cloison maçonnée ou devant cloison sèche
• Pour installation en applique sur une hauteur partielle ou totale de la pièce, devant une cloison en dur ou devant une cloison sèche.
• Pour installation dans des cloisons légères sur toute la hauteur de la pièce
• Non adapté pour le bétonnage

Caractéristiques

• Série 2016
• Le bâti-support est compatible pour une céramique de WC de faible surface d’appui (pour les carreaux de cloisons résistantes à la pression)
• Coude de raccordement à l’évacuation pour montage sans outils à différentes profondeurs, étendue du réglage 45 mm.
• Le coude de raccordement peut être monté verticalement à l’avant dans une position à fleur de hauteur.
• Coude de raccordement prolongé pour raccord dans le sol
• Fixation du coude de chasse avec isolation phonique
• Réservoir à encastrer avec plaque de déclenchement frontale, isolation contre la condensation
• Réglage de chasse immédiate possible
• Réservoir à encaster pour un montage et des interventions sans outils
• Arrivée d’eau par le haut, sur le côté décalé vers la gauche
• Boîtier de réservation pour protéger la trappe de visite contre l’humidité et les saletés
• Boîtier de réservation de la trappe de service avec possibilité de réduction pour une adaptation parfaite à la plaque de déclenchement
• Équipé d’un fourreau isolant pour l’arrivée d’eau à Geberit AquaClean
• Cadre avec orifices de ø 9 mm pour fixation dans les constructions en bois
• Élément autoporteur
• Châssis avec profilé C 4/4 cm
• Surface du cadre traité avec une peinture en poudre, couleur Geberit bleu
• Supports pouvant être insérés de 5 cm
• Plaque de pieds orientables pour le montage dans les profilés UW50 et UW75

Informations techniques

• Plage de pression hydraulique 0,01 à 1,0 MPa
• Température maximale de l’eau 25°
• Volume de chasse d’eau - réglage en usine 6 et 3 litres
• Plage de réglage de la grande chasse 4,5 / 6 / 7,5 litres
• Plage de réglage de la petite chasse 3 / 4 litres
•

Contenu de la livraison

• Arrivée d’eau R 1/2, adaptée pour MeplaFix avec robinet d’angle intégré et volant manuel
• Boîtier de réservation pour protéger la trappe de visite
• 2 éléments d’ancrage
• Ensemble de raccordement des WC, ø 90 mm
• Coude de raccordement 90 en PE-HD, ø 90 mm
• Manchon, PE-HD, ø 90/110 mm
• 2 bouchons de protection
• 2 tiges filetées M12
• Kit de réduction du bruit
• Matériel de fixation
• Le kit de montage en applique n'est pas inclus, il faut le commander séparément
