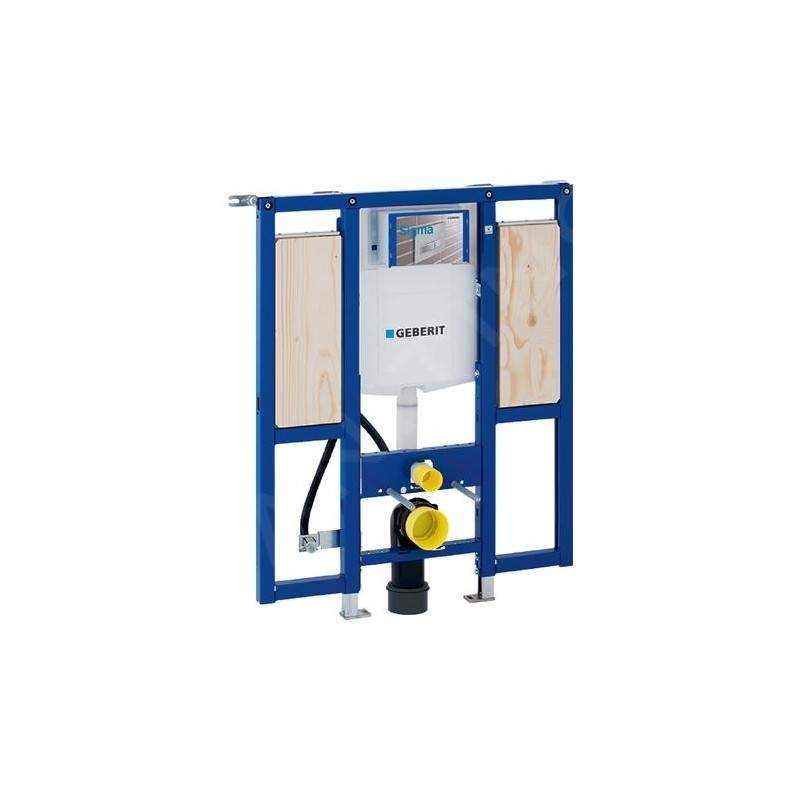

Bâti-support Duofix pour WC suspendu avec réservoir encastré Sigma 12 cm,  pour personne à mobilité réduite

• pour les constructions sèches
• pour montage dans parois en applique  à hauteur de local totale ou partielle
• pour le montage   sur parois d‘installation à hauteur du local
• pour le montage  dans des parois Geberit Duofix à hauteur de local totale ou partielle
• pour constructions adaptées aux personnes handicapées
• pour WC suspendus avec   dimensions de raccordement conformes à EN 33:2011
• pour WC suspendus avec grande saillie jusqu’à 70 cm.
• pour fixer des barres de relevage
• pour rinçage simple volume, double volume ou avec fonction Start/Stop
• pour hauteur de chape de 0 à 20 cm

Caractéristiques

• châssis auto-portant avec finition en peinture en poudre
• châssis  préparé pour supports des céramiques de WC avec petite surface d’appui
• hauteur de montage  du WC réglable dans la phase du gros-œuvre, 41–46 cm
• pieds supports galvanisés, réglables de 0 à 20 cm avec traitement antidérapant
• plaques de pieds orientables
• profondeur des plaques de pied adaptée à un montage dans profilés en U UW 50 et UW 75 et dans systèmes Geberit Duofix
• coude de raccordement pour différentes positions en profondeur, à monter sans outils, plage de réglage 45 mm
• fixation du coude de raccordement avec isolation phonique
• réservoir à encastrer avec plaque de déclenchement frontale, isolé contre la condensation
• post-rinçage immédiat possible avec réglage d’usine
• travaux de montage et d’entretien sur les réservoirs à encastrer sans outils
• arrivée d’eau à l’arrière ou par le haut au centre
• le boîtier de réservation pour trappe de visite protège de l’humidité et de la poussière, possibilité de le raccourcir
• plaque de montage en bois de placage, collage résistant à l’eau
• équipé d’un fourreau destiné à la conduite d’alimentation pour raccordement des WC lavants Geberit AquaClean
• avec possibilités de fixation pour raccordement électrique

Informations techniques

• pression de service 10 - 1000 kPa
• température maximale de l’eau 25 °C
• volume de la chasse - réglage en usine 6 et 3 l
• grand volume de chasse - plage de réglage 4,5 / 6 / 7,5 litres
• petit volume de chasse - plage de réglage 3 - 4 l
• débit calculé 0,11 l/s
• pression de service minimale pour débit calculé 50 kPa

Contenu de la livraison

• équerre de raccordement R 1/2, adaptée pour MeplaFix avec robinet d’équerre et volant manuel intégrés
• boîtier de réservation pour protéger la trappe de visite
• 2 bouchons de protection
• 4 fixations murales
• kit de raccordement pour WC, ø 90 mm
• coude de raccordement 90° en PE-HD, ø 90 mm
• manchon en PE-HD, ø 90 / 110 mm
• 2 tiges filetées M12
• boîte d’encastrement pour trou de percement ø 68 mm, pour le raccordement électrique
• matériel de fixation

 image non contractuelle
