Le bâti-support Geberit Duofix permet l‘installation rapide et facile d'un toilette suspendu dans votre maison. L'assemblage peut être réalisée par une seule personne.

Duofix offre une grande variabilité d'installation. Il est conçu pour les murs ou cloisons en plaques de plâtre légères. Il convient également à l'installation en applique sans processus humides. Geberit Duofix peut être intégré dans une installation pré-murale, partielle ou sur toute la hauteur. Des toilettes suspendues peuvent être installées dans un coin ou sous une fenêtre.

La commande électronique, le mélangeur et les autres composants sont cachés en toute sécurité dans une boîte spéciale facilement accessible.

Le module comprend un réservoir de chasse encastré Geberit Delta à commande frontale. Le réservoir est isolé contre l‘humidité. Vous pouvez choisir vous-même les options de rinçage en sélectionnant une plaque de déclenchement appropriée de la série Geberit Delta.

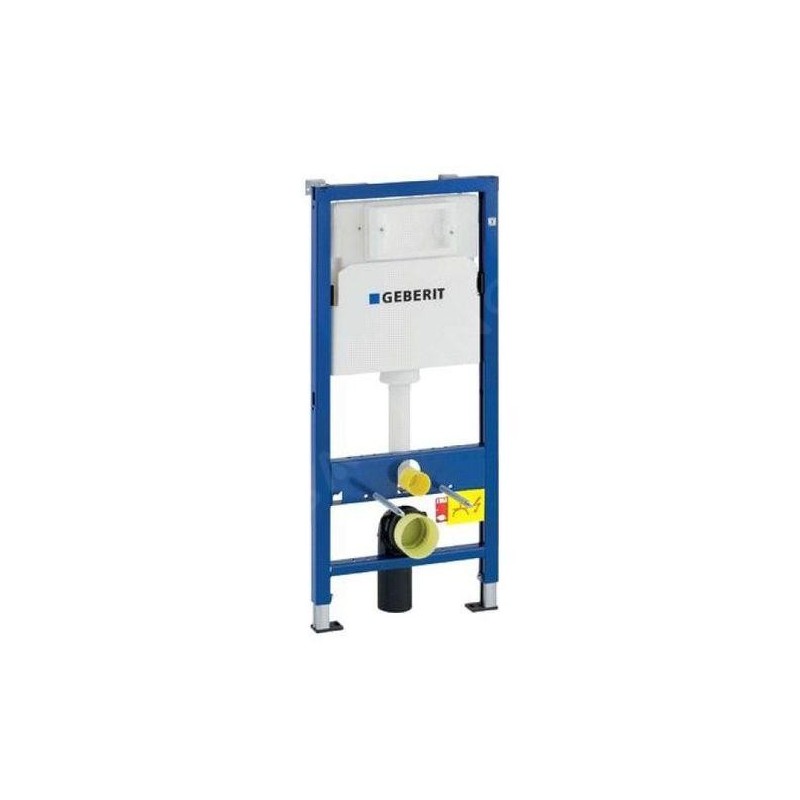

Bâti-support Duofix pour WC suspendu avec réservoir encastré Delta 12 cm

Utilisation

• Pour installation en applique sur une hauteur partielle ou totale de la pièce, devant une cloison en dur ou devant une cloison sèche.
• Pour montage d’une cuvette de WC suspendue avec entraxe de fixation de 18 cm ou 23 cm
• Pour une hauteur de plancher de 0 à 20 cm
• Pour déclenchement frontal
• Pour commande avec plaques de déclenchement Delta Geberit
• Pour raccordement de Geberit AquaClean
• Non adapté pour le bétonnage

Caractéristiques

• Réservoir à encastrer Geberit Delta 12 cm (UP100) avec commande par l’avant
• Réservoir à encastrer isolé contre la condensation
• Volume de la grande chasse d’eau réglable
• Volume de la petite chasse d’eau fixe
• Réglage de chasse immédiate possible
• Arrivée de l’eau par l’arrière / par le haut au centre
• Tuyau de raccordement au robinet équerre à visser à la main
• 1 volume de chasse d’eau avec la plaque de déclenchement Geberit Delta15
• 2 volumes de chasse d’eau avec les plaques de déclenchement Geberit Delta20, Delta 21 et Delta 50
• Surface du cadre traité avec une peinture en poudre, couleur Geberit bleu
• Élément autoporteur
• Cadre avec orifices de ø 9 mm pour fixation dans les constructions en bois
• Pieds supports galvanisés réglables en continu de 0 à 20 cm
• Profondeur des plaques de pied en plastique adaptée à un montage sur rail UW50
• Profondeur d’installation 12 cm

Informations techniques

• Volume de la chasse - réglage en usine : 6 et 3,5 l
• Grand volume de chasse - étendue du réglage : 4,5 / 6 / 7,5 l

Contenu de la livraison

• 2 tiges filetées M12 pour fixation de la cuvette en céramique
• Soupape de décharge pour 2 volumes de chasse
• Boîtier de réservation pour trappe de visite, en mousse de polystyrène
• 2 bouchons de protection
• Robinet équerre R 1/2" avec anneau adaptateur
• Fourreau isolant pour l’arrivée d’eau pour Geberit AquaClean
• Fixation du coude de chasse
• Kit de raccordement ø 90 mm
• Coude de chasse pour WC, PE-HD, ø 90/90 mm
• Réduction, Ø 90/110 mm
• Matériel de fixation
• Kit pour montage en applique
