Le bâti-support Geberit Duofix est une solution spécifique pour l'installation entre deux parois dans le domaine des constructions sèches. Il convient au montage latéral, où le mur arrière n'est pas suffisamment porteur, par exemple dans les bâtiments en bois ou dans les petits appartements. Le cadre est conçu pour pouvoir être fixé entre deux parois dans n'importe quel matériau de construction.

Le bâti comprend également un réservoir de chasse d'eau Sigma de 12 cm. Le réservoir de chasse d'eau a une commande frontale et il est isolé contre la rosée.

Geberit Duofix convient également pour une installation dans des espaces étroits et dans les niches murales. Il est conçu pour les toilettes suspendues avec des dimensions de raccordement conformes à EN 33 : 2011 avec saillie jusqu’à 62 cm. Son cadre autoportant est réglable en largeur, les supports sont galvanisés et avec traitement antidérapant.

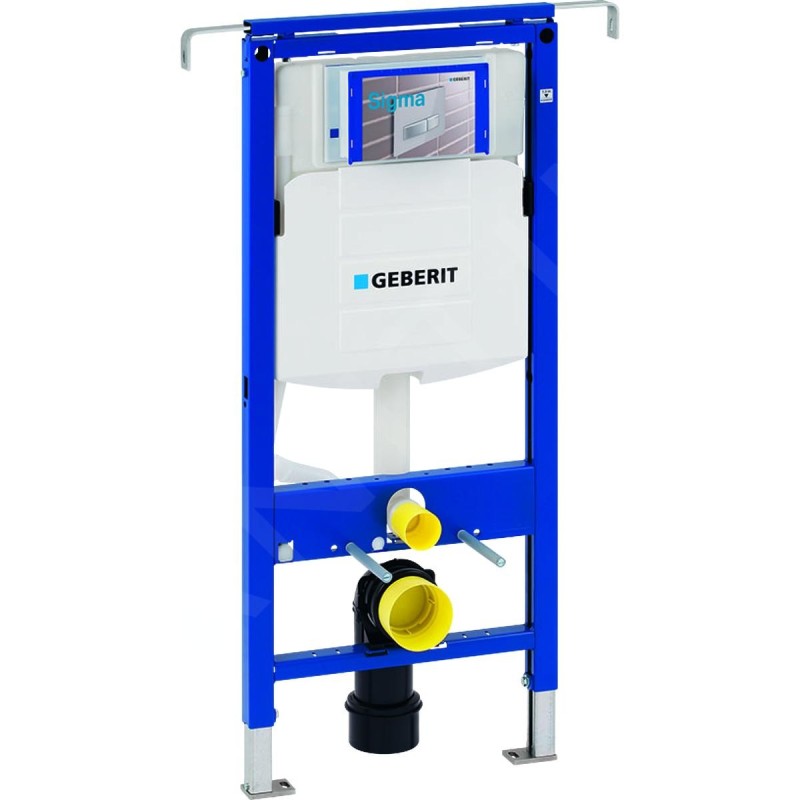

Bâti-support Duofix pour WC suspendu avec réservoir encastré Sigma 12 cm à installer entre parois latérales

Spécifications du montage

Élément de montage pour processus secs destiné au montage entre deux parois. Sa fixation sur les côtés est particulièrement appréciable lorsque la paroi arrière n’est pas suffisamment portante ou lorsque la fixation dans les parois latérales est tout simplement plus facile. Elle est particulièrement bien adaptée dans les constructions en bois ou dans les constructions en panneaux standardisés. La conception du bâti assure une fixation simple et fiable entre deux parois. Il est en fait possible de le fixer dans n’importe quel matériau de construction, comme les parois maçonnées (par ex. en brique ou en béton cellulaire), les parois en bois ou les rails utilisés pour la fixation des plaques de placo-plâtre (de marque Knauf ou Rigids par exemple).

L’élément est ancré au sol à l’aide de deux supports qui peuvent être coulissés pour permettre un réglage précis de la hauteur de la cuvette de WC. Un tel réglage sera particulièrement apprécié des personnes de grandes tailles, des personnes âgées et des personnes handicapées qui souhaitent pouvoir s’asseoir et se lever avec plus de facilité. Les supports horizontalement réglables assurent un montage simple et fiable même lorsque la pièce présente différentes largeurs. L’éventuel démontage des vannes (de remplissage et de vidage) est facilité grâce à un orifice de service suffisamment grand, caché derrière la plaque de déclenchement. L’habillage, éventuellement avec carrelage, peut être fixé directement sur le cadre de l’élément, il n’y a donc pas de réduction inutile de l’espace des WC. La conception de l’élément Duofix permet d’effectuer le montage de façon à permettre son démontage, par exemple en cas de reconstruction du réseau d’évacuation des eaux usées situé dans une cage d’immeuble. Tous les raccords (pour les eaux usées, l’eau et l’équipement sanitaire) de Duofix sont fixes ce qui simplifie le montage et évite tout risque d’erreur.

Utilisation

• pour les constructions sèches
• pour montage dans parois en applique à hauteur de local totale ou partielle
• pour montage sur parois d’installation à hauteur du local
• pour le montage dans des systèmes de parois Geberit Duofix à hauteur de local totale ou partielle
• Destiné à un montage dans les espaces étroits
• pour WC suspendus avec dimensions de raccordement conformes à EN 33:2011
• pour WC suspendus avec saillie jusqu’à 62 cm
• pour rinçage simple volume, double volume ou avec fonction Start/Stop
  pour une hauteur de chape de 0 à 20 cm

Caractéristiques

• châssis auto-portant avec finition en peinture en poudre
• réglable en largeur
• châssis avec trous percés ø 9 mm à fixer dans une construction en bois
• châssis préparé pour supports des céramiques de WC avec petite surface d’appui
• pieds supports galvanisés
• pieds supports réglables de 0 à 20 cm
• pieds supports antidérapants
• plaques de pieds orientables
• profondeur des plaques de pied adaptée à un montage dans profilés en U UW 50 et UW 75 et dans systèmes Geberit Duofix
• coude de raccordement à monter sans outils à différentes profondeurs, plage de réglage 45 mm
• fixation du coude de raccordement avec isolation phonique
• réservoir encastré avec commande frontale
• réservoir encastré isolé contre la condensation
• post-rinçage immédiat possible avec réglage d’usine
• travaux de montage et d’entretien sur les réservoirs à encastrer sans outils
• arrivée d’eau à l’arrière ou par le haut au centre
• le boîtier de réservation pour trappe de visite protège de l’humidité et de la poussière
• boîtier de réservation pour trappe de visite à recouper
• équipé d’un fourreau destiné à la conduite d’alimentation pour raccordement des WC lavants Geberit AquaClean
• avec possibilités de fixation pour raccordement électrique

Données techniques

• pression de service : 10 à 1 000 kPa
• température maximale de l’eau : 25 °C
• volume de la chasse, réglage en usine : 6 et 3 l
• grand volume de chasse, étendue du réglage : 4, 5 / 6 / 7,5 l
• petit volume de chasse, étendue du réglage : 3 à 4 l

La livraison comprend

• arrivée d’eau R 1/2", adaptée à MF avec robinet d’angle intégré et volant manuel
• boîtier de réservation pour protéger la trappe de visite
• kit de raccordement pour WC, ø 90 mm
• coude de raccordement 90° en PE-HD, Ø 90 mm
• manchon en PE-HD, ø 90/110 mm
• 2 bouchons de protection
• 2 tiges filetées M12
• matériel de fixation
