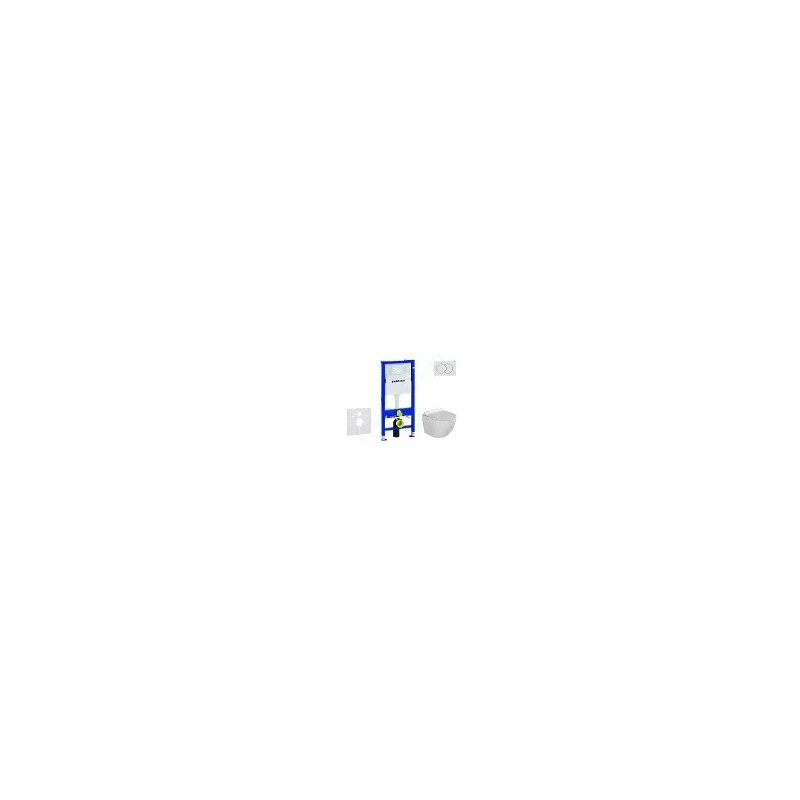

Set d’installation en applique, cuvette et abattant Ideal Standard, plaque de déclenchement Sigma30, chrome

Contient

• bâti-support fixation murale Geberit Duofix avec réservoir à encastrer pour une installation entre deux parois latérales
• kit de réduction du bruit
• cuvette suspendue céramique Ideal Standard Alpha
• Abattant de toilette en duroplast Ideal Standard
• SoftClose fermeture lente et silencieuse
• Plaque de déclenchement Geberit Sigma30 à double commande, couleur : chrome

Ce kit d’installation est disponible avec des plaques de déclenchement de design différent.

Bâti-support Duofix pour WC suspendu avec réservoir encastré Sigma 12 cm à installer entre parois latérales

Spécifications du montage

Élément de montage pour processus secs destiné au montage entre deux parois. Sa fixation sur les côtés est particulièrement appréciable lorsque la paroi arrière n’est pas suffisamment portante ou lorsque la fixation dans les parois latérales est tout simplement plus facile. Elle est particulièrement bien adaptée dans les constructions en bois ou dans les constructions en panneaux standardisés. La conception du bâti assure une fixation simple et fiable entre deux parois. Il est en fait possible de le fixer dans n’importe quel matériau de construction, comme les parois maçonnées (par ex. en brique ou en béton cellulaire), les parois en bois ou les rails utilisés pour la fixation des plaques de placo-plâtre (de marque Knauf ou Rigids par exemple).

Utilisation

• pour les constructions sèches
• pour montage dans parois en applique à hauteur de local totale ou partielle
• pour montage sur parois d’installation à hauteur du local
• pour le montage dans des systèmes de parois Geberit Duofix à hauteur de local totale ou partielle
• Destiné à un montage dans les espaces étroits
• pour WC suspendus avec dimensions de raccordement conformes à EN 33:2011
• pour WC suspendus avec saillie jusqu’à 62 cm
• pour rinçage simple volume, double volume ou avec fonction Start/Stop
• pour une hauteur de chape de 0 à 20 cm

Caractéristiques

• châssis auto-portant avec finition en peinture en poudre
• réglable en largeur
• châssis avec trous percés ø 9 mm à fixer dans une construction en bois
• châssis préparé pour supports des céramiques de WC avec petite surface d’appui
• pieds supports galvanisés
• pieds supports réglables de 0 à 20 cm
• pieds supports antidérapants
• plaques de pieds orientables
• profondeur des plaques de pied adaptée à un montage dans profilés en U UW 50 et UW 75 et dans systèmes Geberit Duofix
• coude de raccordement à monter sans outils à différentes profondeurs, plage de réglage 45 mm
• fixation du coude de raccordement avec isolation phonique
• réservoir encastré avec commande frontale
• réservoir encastré isolé contre la condensation
• post-rinçage immédiat possible avec réglage d’usine
• travaux de montage et d’entretien sur les réservoirs à encastrer sans outils
• arrivée d’eau à l’arrière ou par le haut au centre
• le boîtier de réservation pour trappe de visite protège de l’humidité et de la poussière
• boîtier de réservation pour trappe de visite à recouper
• équipé d’un fourreau destiné à la conduite d’alimentation pour raccordement des WC lavants Geberit AquaClean
• avec possibilités de fixation pour raccordement électrique

Données techniques

• pression de service : 10 à 1 000 kPa
• température maximale de l’eau : 25 °C
• volume de la chasse, réglage en usine : 6 et 3 l
• grand volume de chasse, étendue du réglage : 4, 5 / 6 / 7,5 l
• petit volume de chasse, étendue du réglage : 3 à 4 l

La livraison comprend

• arrivée d’eau R 1/2", adaptée à MF avec robinet d’angle intégré et volant manuel
• boîtier de réservation pour protéger la trappe de visite
• kit de raccordement pour WC, ø 90 mm
• coude de raccordement 90° en PE-HD, Ø 90 mm
• manchon en PE-HD, ø 90/110 mm
• 2 bouchons de protection
• 2 tiges filetées M12
• matériel de fixation

Cuvette suspendue Ideal Standard Alpha

• dimensions : 355 x 520 mm
• matériau : céramique sanitaire
• technologie Rimless

Plaque de déclenchement Sigma30 pour 2 volumes de chasse

• dimensions : 246 x 164 mm
• matériau : plastique
• couleur : chrome
• pour déclencher la chasse d’eau des réservoirs à encastrer Geberit Sigma
• cadre de fixation
• 2 fixations réglables
• 2 tiges de déclenchement
• les tiges de déclenchement sont phoniquement isolées, elles se règlent rapidement sans outil

Ce produit peut vous être livré sans l'emballage d'origine. La raison est de protéger le produit contre les dommages pendant le transport.
