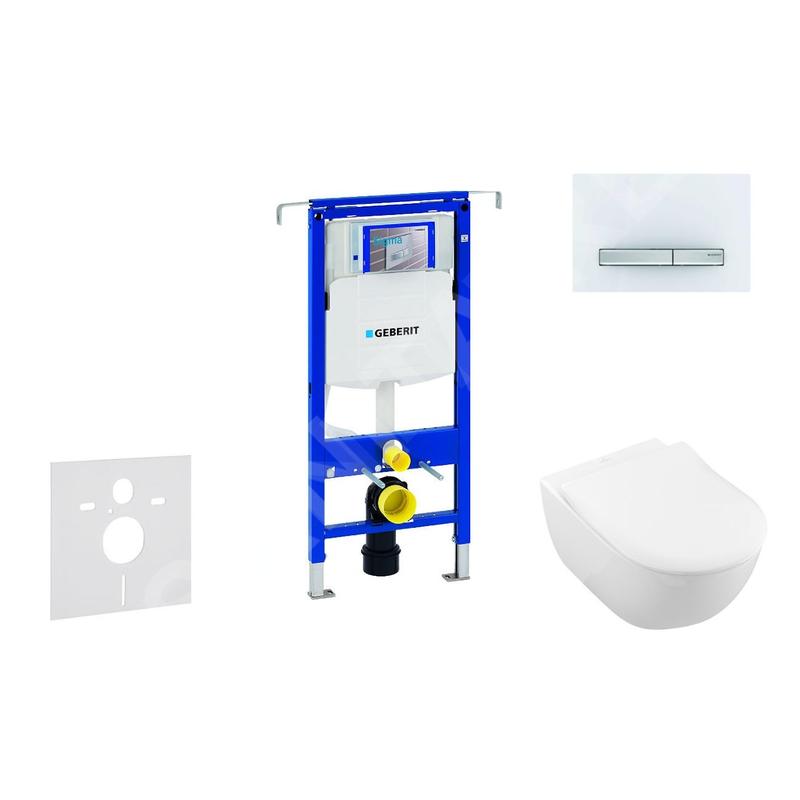

Ensemble bâti-support, cuvette, siège de WC et plaque de déclenchement

Comprend

• bâti-support Geberit Duofix (111.355.00.5), avec réservoir de chasse d’eau encastré Sigma 12 cm
• kit de réduction du bruit (SP 156SET)
• cuvette de WC suspendue Villeroy & Boch Subway 2.0, avec siège Slim WC (5614R2R1)
• technologie DirectFlush sans bride
• Technologie AquaReduct pour des économies d’eau
• SurfaceCeramicPlus en céramique qui assure une hygiène et une propreté optimales
• QuickRelease charnières
• SoftClose fermeture lente et silencieuse
• Plaque de déclenchement à double commande GeberitSigma50, blanc alpin (115.788.11.2)

Produit de pointe au fonctionnement très silencieux. Design flexible, installation rapide et simple.

Cet ensemble complet est également disponible avec d’autres versions de plaque de déclenchement.

Bâti-support Geberit Duofix pour WC suspendu avec réservoir encastré Sigma 12 cm, pour montage entre les parois latérales

Utilisation

• pour les constructions sèches
• pour montage en applique, à hauteur partielle ou hauteur du plafond
• pour montage sur des parois d’installation à hauteur du plafond
• pour le montage dans des systèmes de parois Geberit Duofix à hauteur du plafond ou partielle
• pour installation dans des espaces et des renfoncements étroits
• pour WC suspendus avec dimensions de raccordement conformes à EN 33:2011
• pour WC suspendus avec saillie jusqu’à 62 cm
• pour 1 volume de chasse d’eau, 2 volumes de chasse ou un rinçage Start/Stop
• pour hauteur de chape de 0 à 20 cm

Propriétés

• châssis autoportant avec finition en peinture poudre
• réglable en largeur
• châssis avec trous de perçage Ø 9 mm à fixer dans une structure en bois
• châssis préparé pour supports des céramiques de WC avec petite surface d’appui
• pieds supports galvanisés
• supports réglables 0 à 20 cm
• pieds supports antidérapants
• plaques de pied rotatives
• profondeur des plaques de pied adaptée à un montage dans des profilés en U UW 50 et UW 75 et dans les systèmes Geberit Duofix
• coude de raccordement pour installation sans outils à différentes profondeurs, plage de réglage 45 mm
• fixation du coude de raccordement avec isolation phonique
• réservoir encastré avec commande frontale
• réservoir encastré isolé contre la condensation
• rinçage supplémentaire immédiat possible par défaut
• travaux de montage et d’entretien sur les réservoirs à encastrer sans outils
• alimentation d’eau par l’arrière ou par le haut au centre
• le boîtier de réservation pour trappe de visite protège contre l’humidité et la poussière
• boîtier de réservation pour trappe de visite à recouper
• équipé d’un fourreau qui reçoit la conduite d’alimentation en eau et permet de raccorder un WC lavant Geberit AquaClean
• avec possibilités de fixation pour raccordement électrique

Données techniques

• pression de service : 10 - 1 000 kPa
• température maximale de l’eau : 25 °C
• volume de rinçage, réglage par défaut : 6 et 3 l
• grand volume de chasse d’eau, plage de réglage : 4,5 / 6 / 7,5 l
• petit volume de chasse, étendue du réglage : 3 à 4 l

Comprend

• alimentation R 1/2", adaptée à MF avec robinet d’angle intégré et volant manuel
• boîtier de réservation pour protéger la trappe de visite
• kit de raccordement pour WC, ø 90 mm
• coude de raccordement 90° en PE-HD, Ø 90 mm
• manchon en PE-HD, ø 90/110 mm
• 2 bouchons de protection
• 2 tiges filetées M12
• matériel de fixation

Kit anti-bruit pour WC suspendu

• pour montage de la céramique avec entraxe de fixation de 18 cm ou 23 cm
• interrompt le transfert des bruits sur WC ou bidet
• matériau : polyéthylène - mousse
• 1 garniture d’isolation phonique
• 2 cales

Cuvette suspendue Subway 2.0

• DirectFlush technologie de rinçage sans bride
• volume de chasse d’eau : 3/4,5 l
• sortie arrière horizontale
• dimensions : 370 × 560 mm
• matériau : céramique sanitaire
• couleur : blanc alpin avec traitement de surfaceCeramicPlus
• montage par suspension murale
• ne convient pas aux chasses d’eau hydropneumatiques

Siège WC Slim avec abattant

• conception fine
• SoftClosingfermeture lente
• matériau : duroplast
• couleur : blanc alpin
• charnières en acier inoxydable
• QuickReleaseretrait facile du siège

Plaque de déclenchement à deux volumes Sigma50

• dimensions : 246 x 164 x 13 mm
• matériau: zinc moulé sous pression/plastique
• couleur : blanc alpin, revêtement easy-to-clean
• pour déclencher la chasse d’eau des réservoirs à encastrer Geberit Sigma
• commande manuelle depuis la façade, force de déclenchement : < 20 N
• rinçage économique grâce à deux volumes d’eau

Contenu de la fourniture

• cadre de fixation
• lot de tiges de déclenchement - phoniquement isolées, réglage rapide sans outil
• 2 fixations réglables

Accessoires

• la touche peut être combinée avec une unité d’aspiration des mauvaises odeurs - ensemble pour tablettes DuoFresh (doit être commandé séparément)

Caractéristiques de montage

Bâti-support pour processus secs destiné au montage entre deux parois. Sa fixation sur les côtés est particulièrement appréciable lorsque la paroi arrière n’est pas suffisamment portante ou lorsque la fixation dans les parois latérales est tout simplement plus facile. Elle est particulièrement bien adaptée dans les constructions en bois ou dans les constructions en panneaux standardisés. La conception du bâti assure une fixation simple et fiable entre deux parois. Il est possible de le fixer dans presque n’importe quel matériau de construction, comme les parois maçonnées (par ex. en brique ou en béton cellulaire), les parois en bois ou les rails utilisés pour la fixation des plaques de plâtre (de marque Knauf ou Rigips par exemple).

L’élément est ancré au sol à l’aide de deux supports qui peuvent être coulissés pour permettre un réglage précis de la hauteur de la cuvette de WC. Un tel réglage sera particulièrement apprécié des personnes de grandes tailles, des personnes âgées et des personnes handicapées qui souhaitent pouvoir s’asseoir et se lever avec plus de facilité. Les supports horizontalement réglables assurent un montage simple et fiable même lorsque la pièce présente différentes largeurs. L’éventuel démontage des vannes (de remplissage et de vidage) est facilité grâce à un orifice de service suffisamment grand, caché derrière la plaque de déclenchement. L’habillage, éventuellement avec faïence, peut être fixé directement sur le cadre de l’élément, il n’y a donc pas de réduction inutile de l’espace des WC. La conception de l’élément Duofix permet d’effectuer le montage de façon à permettre son démontage, par exemple en cas de reconstruction du réseau d’évacuation des eaux usées situé dans une cage d’immeuble. Tous les raccords (pour les eaux usées, l’eau et l’équipement sanitaire) de Duofix sont fixés, ce qui simplifie le montage et évite au maximum les risques d’erreur.

Ce produit peut vous être livré sans l'emballage d'origine. La raison est de protéger le produit contre les dommages pendant le transport.
