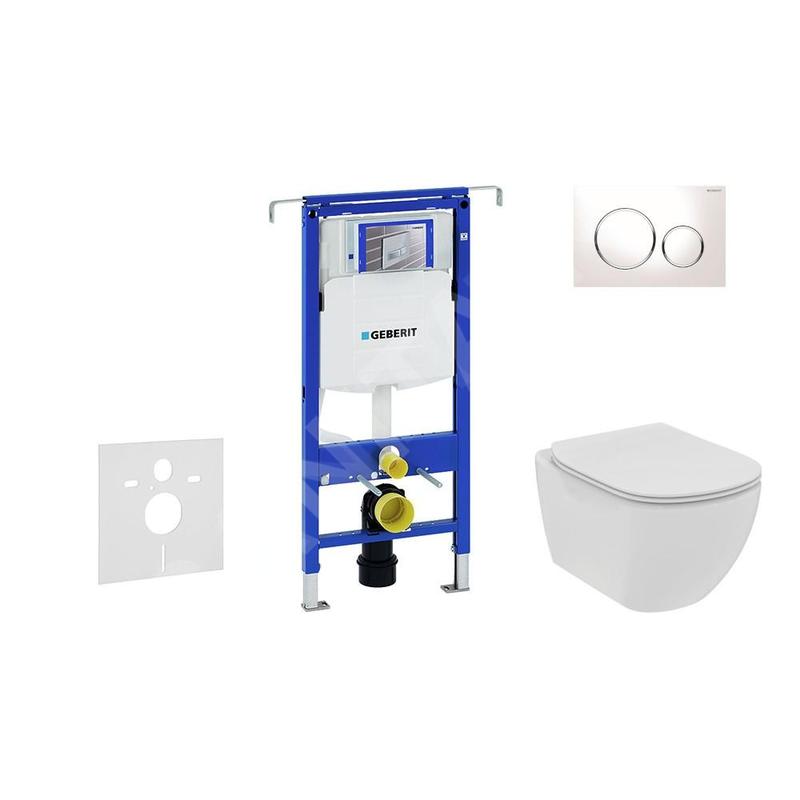

Set de bâti-support, cuvette et abattant Ideal Standard Tesi, plaque de déclenchement Sigma20, blanc/chrome

Contient

• bâti-support fixation murale Geberit Duofix avec réservoir à encastrer pour une installation entre deux parois
• kit de réduction du bruit
• cuvette suspendue en céramique Ideal Standard Tesi avec technologie RimLS+
• abattant de toilette Ideal Standard Tesi SoftClose
• plaque de déclenchement Geberit Sigma20 à double commande, couleur : blanc/chrome

Cet ensemble est disponible avec d'autres variantes de plaques de déclenchement.

Bâti-support Duofix pour WC suspendu avec réservoir à encastrer Sigma 12 cm à installer entre parois latérales

Spécification du montage

Élément de montage pour processus secs destiné au montage entre deux parois. Sa fixation sur les côtés est particulièrement appréciable lorsque la paroi arrière n’est pas suffisamment portante ou lorsque la fixation dans les parois latérales est tout simplement plus facile. Elle est particulièrement bien adaptée dans les constructions en bois ou dans les constructions en panneaux standardisés. La conception du bâti assure une fixation simple et sûre entre deux parois. Il est possible de le fixer dans n’importe quel matériau de construction, comme les parois maçonnées (en brique ou en béton), les parois en bois ou en placoplâtre (marque Knauf ou Rigids par exemple).

Utilisation

• pour la construction en cloison sèche
• pour montage dans parois en applique à hauteur de local ou partielle
• pour montage dans parois en applique à hauteur de local ou partielle
• pour montage dans des parois d'installation Geberit Duofix à hauteur de local ou partielle
• pour montage dans les niches ou espaces étroits
• pour WC suspendus avec dimensions de raccordement selon EN 33:2011
• pour WC suspendus avec saillie jusqu’à 62 cm
• pour rinçage simple touche, double touche ou interrompable
• pour hauteur de chape 0-20 cm

Caractéristiques

• cadre autoportant thermolaqué
• réglable en largeur
• châssis avec trous de perçage ø 9 mm à fixer dans construction en bois
• cadre préparé pour supports des cuvettes de WC avec petite surface d'appui
• pieds supports galvanisés
• pieds supports réglables 0-20 cm
• pieds supports antidérapants
• plaques de pieds orientables
• Profondeur des plaques de pied adaptée à un montage dans profilés en U UW 50 et UW 75 et rails pour système Geberit Duofix
• coude de raccordement pour différentes positions en profondeur, à monter sans outils, plage de réglage 45 mm
• fixation du coude de raccordement avec isolation phonique
• réservoir à encastrer avec déclenchement frontal
• réservoir à encastrer isolé contre la condensation
• post-rinçage immédiat possible avec réglage d’usine
• travaux de montage et d’entretien sur les réservoirs à encastrer sans outils
• alimentation à l’arrière ou par le haut au centre
• boîtier de réservation pour trappe de visite protège de l’humidité et de la poussière
• boîtier de réservation pour trappe de visite pouvant être sectionné
• équipé d’un fourreau destiné à la conduite d’alimentation pour raccordement des WC lavants Geberit AquaClean
• fixation pour le raccordement électrique

Données techniques

• pression de service : 10 à 1 000 kPa
• température maximale de l’eau : 25 °C
• volume de la chasse, réglage en usine : 6 et 3 l
• grand volume de chasse, étendue du réglage : 4, 5 / 6 / 7,5 l
• petit volume de chasse, étendue du réglage : 3 à 4 l

Contenu de la livraison

• alimentation R 1/2", adaptée à MF avec robinet équerre et volant intégrés
• boîtier de réservation pour trappe de visite
• 2 bouchons de protection
• kit de raccordement pour WC, ø 90 mm
• coude de raccordement 90° en PE-HD, Ø 90 mm
• manchon de transition en PE-HD, ø 90/110 mm
• 2 tiges filetées M12
• matériel de fixation

Cuvette suspendue Ideal Standard Tesi

• RimLS+ technologie de rinçage sans bride
• dimensions : 365 x 535 x 400 mm
• couleur : blanc
• matériau: céramique
• fixation dissimulée
• rinçage profond
• abattant de toilette SoftClose

Plaque de déclenchement Sigma20 touche double

• dimensions : 246 x 164 mm
• matériau : plastique
• conception : blanc/chrome
• pour le déclenchement du rinçage des réservoirs à encastrer Geberit Sigma
• cadre de fixation
• 2 boulons d'écartement
• 2 tiges de déclenchement
• tiges de déclenchement à isolation phonique, ajustement rapide sans outil

Ce produit peut vous être livré sans l'emballage d'origine. La raison est de protéger le produit contre les dommages pendant le transport.
