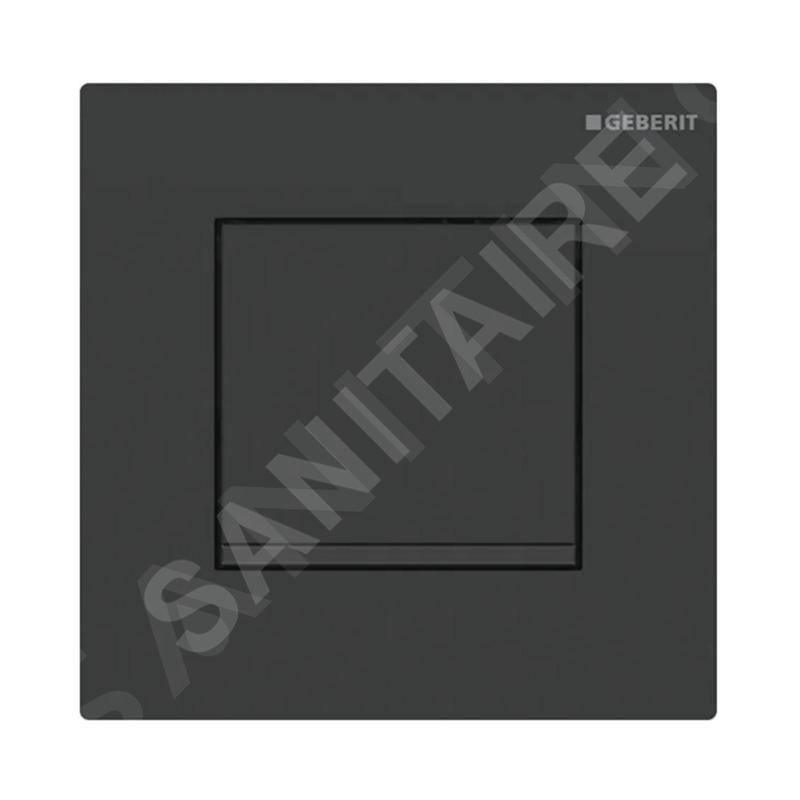

Commande du rinçage des urinoirs avec déclenchement pneumatique, type 30

• plaque de déclenchement avec verrou de sécurité
• dimensions du bouton: 130 x 130 x 9 mm
• réglage du temps de rinçage par buses d’air (pneumatiques)
• faible force de déclenchement
• faible mouvement de relevage
• activation du rinçage lorsque la touche de déclenchement est lâchée
• volume de chasse réductible à 0,5 l par rinçage grâce à la vis de réglage du set de montage brut
• groupe de robinetterie II selon DIN 4109

Utilisation

• pour le déclenchement manuel du rinçage des urinoirs
• pour éléments d’installation Geberit pour urinoir avec déclenchement à l’avant
• pour éléments d’installation Geberit pour urinoir avec déclenchement par le haut
• pour montage dans des sets de montage brut pour commandes d’urinoirs Geberit (à partir de l’année de fabrication 2009)

Données techniques

• matériau : plastique
• plaque et bouton de commande - noir mat laqué
• avec revêtement easy-to-clean facile à nettoyer
• ruban de décoration - noir
• pression du débit : 100-800 kPa
• pression d’essai maximale de l’eau : 1600 kPa
• pression d’essai maximale de l’air / du gaz inerte : 300 kPa
• humidité relative de l’air : < 100 %
• température maximale de l’eau : 30 °C
• force de déclenchement : < 12 N
• débit pour une pression de 1 bar sans limiteur de débit : 0.3 l/s
• débit pour une pression de 1 bar avec limiteur de débit : 0.18 l/s
• débit calculé : 0,22 l/s
• surpression minimale pour débit calculé : 100 kPa
• temps de rinçage, étendue de réglage : 4/8/12 s

Contenu du colis :

• bouton de commande type 30
• commande pneumatique du rinçage, prémontée sur le cadre de fixation
• vanne pneumatique
• matériau de fixation
