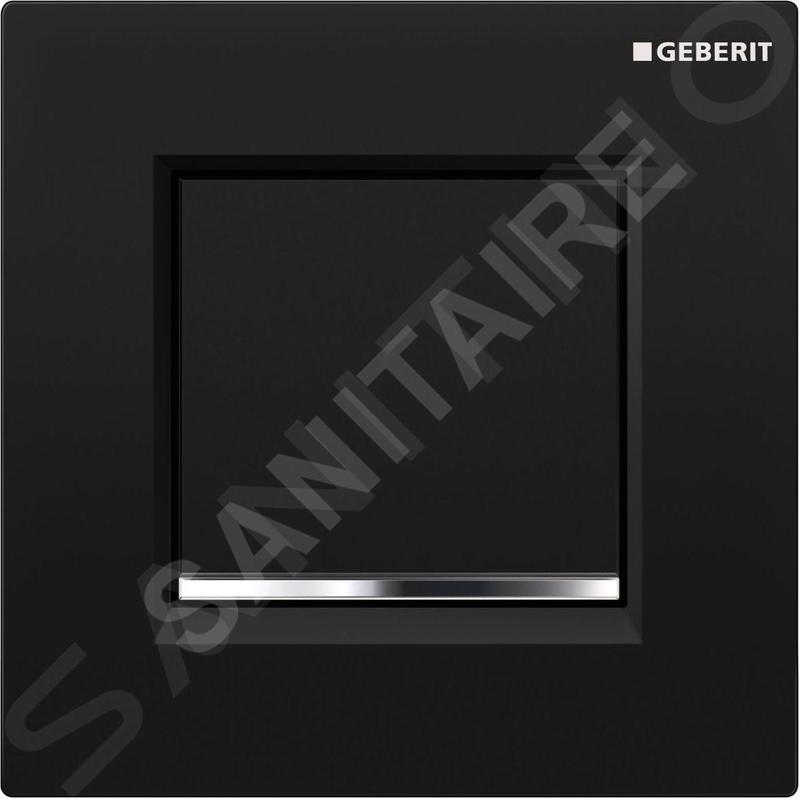

Commande de rinçage d'urinoir pneumatique, bouton de commande type 30

• bouton de commande avec support de sécurité
• dimensions du bouton: 130 x 130 mm
• réglage du temps de rinçage avec buses à air (pneumatique)
• force de contrôle faible
• petit mouvement de levage
• activation du rinçage lorsque le bouton de commande est relâché
• la quantité de rinçage peut être réduite jusqu'à 0,5 l par rinçage via la vis de réglage du kit de montage brut
• groupe de vannes II selon DIN 4109

Utilisation conforme

• pour le contrôle manuel du rinçage des urinoirs
• pour éléments d'installation Geberit pour urinoirs avec commande frontale
• pour éléments d'installation Geberit pour urinoirs avec commande supérieure
• pour installation dans des kits de montage brut pour contrôler le rinçage des urinoirs Geberit (à partir de l'année de production 2009)

Caractéristiques

• pression d'écoulement: 100-800 kPa
• pression maximale de l'eau d'essai: 1600 kPa
• pression maximale de l'air d'essai / du gaz inerte: 300 kPa
• humidité relative: <100%
• température maximale de l'eau: 30 ° C
• force de commande: <12 N
• débit à 1 bar sans limiteur de débit: 0,3 l / s
• débit à 1 bar de pression avec limiteur de débit: 0,18 l / s
• débit calculé: 0,22 l / s
• surpression minimale pour le débit de conception: 100 kPa
• temps de rinçage, plage de réglage: 4/8/12 s

Contenu de paquet

• bouton de commande type 30
• rinçage pneumatique, pré-assemblé sur le cadre de montage
• valve pneumatique
• matériel de fixation
